علت برق نداشتن کویل در خودروهای مختلف و روش عیب یابی
علت برق نداشتن کویل همیشه به معنی خراب بودن خود کویل نیست. قطع شدن برق ورودی می تواند از فیوز، رله، سوئیچ، سیم کشی، اتصال بدنه یا مدار فرمان ECU ناشی شود و در بعضی خودروها خرابی سنسور دور موتور نیز مانع ایجاد جرقه شود. بنابراین قبل از تعویض کویل باید مشخص شود مشکل از تغذیه، فرمان یا خود قطعه است.
تشخیص درست اهمیت زیادی دارد؛ چون تعویض کویل بدون پیدا کردن علت اصلی ممکن است مشکل را برطرف نکند و حتی در صورت وجود ایراد در شمع، سیم کشی یا مدار شارژ، کویل جدید نیز دوباره آسیب ببیند. در اتومکانیک خلیقی می توان مسیر عیب یابی را بر اساس نوع خودرو و علائم آن بررسی کرد تا مشخص شود کدام بخش از سیستم جرقه زنی نیاز به بررسی دارد.
فهرست مطالب
برق کویل خودرو چگونه تامین و کنترل می شود؟
کویل در سیستم جرقه زنی وظیفه دارد ولتاژ پایین مدار خودرو را به ولتاژ بسیار بالاتری تبدیل کند تا شمع بتواند جرقه ایجاد کند. در خودروهای مختلف، شکل کویل و مدار کنترل آن یکسان نیست؛ بعضی خودروها کویل تکی و وایر دارند، بعضی از کویل دوبل و برخی خودروهای جدید از کویل های مستقل روی شمع استفاده می کنند.
نکته مهم این است که «برق نداشتن کویل» می تواند دو معنی متفاوت داشته باشد. ممکن است ولتاژ تغذیه به کویل نرسد یا اینکه ولتاژ تغذیه وجود داشته باشد اما فرمان لازم برای ایجاد جرقه صادر نشود. به همین دلیل، مشاهده نکردن جرقه به تنهایی خرابی کویل را ثابت نمی کند.
شاید بخواهید بخوانید:
| موردی که باید بررسی شود | نشانه احتمالی | بخشهای مشکوک |
|---|---|---|
| تغذیه کویل | نبودن ولتاژ ورودی | فیوز، رله، سوئیچ، سیمکشی |
| اتصال بدنه | افت ولتاژ یا عملکرد ناپایدار | کابلهای منفی و اتصالات بدنه |
| فرمان جرقه | تغذیه وجود دارد اما جرقه ایجاد نمیشود | ECU، CKP، CMP، مدار فرمان |
| خود کویل | تغذیه و فرمان وجود دارد اما خروجی مناسب نیست | سیمپیچ یا مدار داخلی کویل |
علت های اصلی برق نداشتن کویل چیست؟
فیوز و رله،کویل،پارگی سیم و دیگر دلایلی که در زیر به آنها اشاره شده است
خرابی فیوز یا رله مدار جرقه زنی
فیوز و رله از اولین بخش هایی هستند که در صورت قطع برق کویل باید بررسی شوند. سوختن فیوز می تواند نتیجه یک اتصال کوتاه یا افزایش جریان باشد و تعویض فیوز بدون پیدا کردن علت سوختن آن، راه حل مطمئنی نیست.
در بعضی خودروهای انژکتوری، رله اصلی یا رله دوبل وظیفه تامین برق چند بخش از سیستم مدیریت موتور را بر عهده دارد. خرابی این رله می تواند هم زمان باعث اختلال در کویل و برخی مدارهای دیگر شود.
خرابی سوئیچ یا مدار برق بعد از سوئیچ
کویل در بسیاری از خودروها برق اولیه خود را پس از باز شدن سوئیچ دریافت می کند. اگر مغزی سوئیچ یا مسیر برق بعد از آن دچار مشکل شده باشد، ممکن است با وجود سالم بودن کویل، تغذیه آن قطع شود.
یکی از سرنخ های مهم، از کار افتادن هم زمان چند مصرف کننده یا مدار وابسته به برق بعد از سوئیچ است. در این شرایط نباید مستقیما سراغ تعویض کویل رفت.

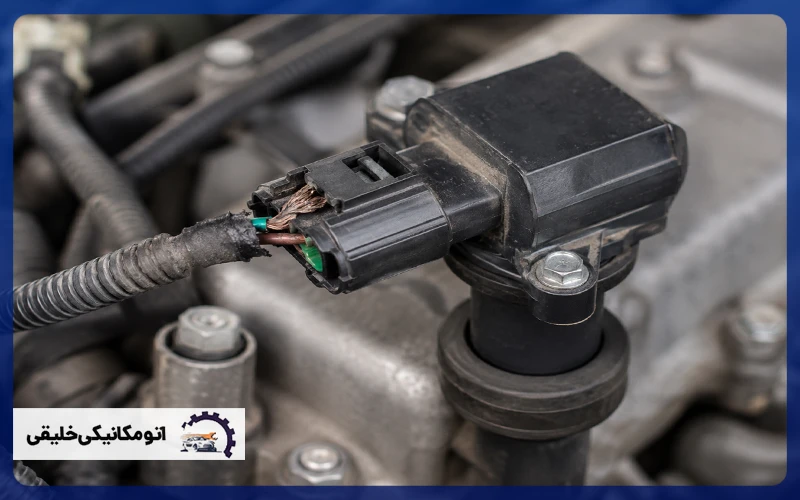

قطع شدن سیم کشی یا خرابی سوکت کویل
پارگی سیم، سولفاته شدن پایه های سوکت، شل شدن اتصال یا آسیب دیدن دسته سیم می تواند برق یا فرمان کویل را قطع کند. گرمای زیاد محفظه موتور و لرزش نیز در طول زمان به سیم ها و کانکتورها آسیب می رساند.
اگر مشکل به صورت مقطعی ظاهر می شود، مثلا خودرو گاهی روشن می شود و گاهی جرقه ندارد، بررسی سوکت و دسته سیم اهمیت بیشتری پیدا می کند.
ضعف اتصال بدنه
اتصال منفی مناسب برای عملکرد صحیح سیستم برق خودرو ضروری است. شل بودن یا خوردگی کابل های اتصال بدنه موتور و شاسی می تواند باعث افت ولتاژ و اختلال در عملکرد مدار جرقه زنی شود.
در چنین شرایطی ممکن است علائم فقط به کویل محدود نباشد و بخش های دیگری از سیستم برق خودرو نیز رفتار غیرعادی نشان دهند.
خرابی سنسور دور موتور یا میل لنگ (CKP)
سنسور دور موتور اطلاعات مربوط به موقعیت و چرخش میل لنگ را در اختیار ECU قرار می دهد. اگر ECU این سیگنال را دریافت نکند، ممکن است فرمان لازم برای ایجاد جرقه صادر نشود.
به همین دلیل، خرابی سنسور CKP لزوما به این معنی نیست که برق ۱۲ ولت ورودی کویل قطع شده است. ممکن است تغذیه کویل برقرار باشد اما فرمان جرقه وجود نداشته باشد. این تفاوت یکی از نکات مهم در تشخیص علت اصلی مشکل است.
ایراد سنسور میل سوپاپ یا CMP
در برخی سیستم های مدیریت موتور، سنسور موقعیت میل سوپاپ برای هماهنگی دقیق زمان جرقه و پاشش سوخت مورد استفاده قرار می گیرد. خرابی آن می تواند باعث اختلال در عملکرد موتور و در برخی شرایط ایجاد نشدن جرقه مناسب شود.
تشخیص این مورد معمولا با بررسی داده های ECU و کدهای خطا دقیق تر از تعویض حدسی قطعات انجام می شود.
خرابی ECU یا مدار فرمان کویل
ECU در بسیاری از خودروهای انژکتوری فرمان کنترل کویل را صادر می کند. اگر درایور داخلی ECU، سیم فرمان یا اتصالات مربوط به آن دچار ایراد شود، ممکن است کویل تغذیه داشته باشد اما عمل جرقه زنی انجام نشود.
خرابی ECU نسبت به مواردی مانند فیوز، رله و سیم کشی کمتر رایج است؛ بنابراین بهتر است پس از بررسی بخش های ساده تر و اطمینان از وجود تغذیه و اتصالات مناسب، سراغ این احتمال رفت.
خرابی خود کویل
گاهی برق و فرمان به کویل می رسد اما خود قطعه به دلیل خرابی سیم پیچ، عایق یا مدار داخلی نمی تواند ولتاژ مورد نیاز شمع را تولید کند. ترک خوردگی، آثار سوختگی، آسیب حرارتی یا وجود نشانه های غیرعادی روی بدنه می تواند سرنخ اولیه باشد.
البته سالم بودن ظاهری نیز خرابی کویل را کاملا رد نمی کند. در صورت نیاز باید کویل مطابق مشخصات همان خودرو و با روش تست مناسب بررسی شود.
خرابی شمع یا وایر و فشار وارد شدن به کویل
در خودروهای وایردار، خرابی وایر یا شمع می تواند مقاومت مدار ثانویه را تغییر دهد و عملکرد سیستم جرقه زنی را مختل کند. شمع های فرسوده یا نامناسب نیز می توانند فشار بیشتری به سیستم جرقه زنی وارد کنند.
بنابراین اگر کویل چند بار پشت سر هم خراب شده است، صرفا تعویض کویل کافی نیست و وضعیت شمع ها، وایرها و مدار برق نیز باید بررسی شود.
نوسان ولتاژ و ایراد در سیستم شارژ
خرابی دینام یا تنظیم کننده ولتاژ می تواند باعث ایجاد ولتاژ نامناسب در شبکه برق خودرو شود. این وضعیت در صورت تداوم می تواند به قطعات الکترونیکی و اجزای سیستم جرقه زنی آسیب برساند.
اگر خرابی کویل به صورت تکراری اتفاق می افتد، بررسی سیستم شارژ می تواند از تعویض های مکرر و بی نتیجه جلوگیری کند.
اگر همزمان با ایرادهای برقی، عملکرد کولر خودرو نیز غیرعادی شده است، بررسی علت باد گرم کولر ماشین چیست؟ می تواند به پیدا کردن ارتباط میان مشکلات مختلف سیستم برق و تجهیزات خودرو کمک کند.
علت نرسیدن برق به کویل در خودروهای مختلف
نوع سیستم جرقه زنی و مدار برق هر خودرو با دیگری تفاوت دارد. به همین دلیل، یک علت مشترک را نمی توان برای همه خودروها قطعی دانست.
پژو ۴۰۵
در پژو ۴۰۵ بسته به نوع موتور و سیستم مدیریت موتور، مواردی مانند فیوز، رله، سوکت و سیم کشی کویل، تغذیه ECU و سنسور دور موتور باید بررسی شوند. در مدل هایی که رله دوبل در مدار تغذیه سیستم مدیریت موتور نقش دارد، خرابی آن نیز می تواند باعث اختلال در برق یا عملکرد کویل شود.
اگر خودرو استارت می خورد اما روشن نمی شود، بهتر است ابتدا مشخص شود آیا مشکل از نبود تغذیه کویل است یا ECU فرمان جرقه را صادر نمی کند.
پیکان وانت
سیستم جرقه زنی پیکان های قدیمی با خودروهای انژکتوری جدید تفاوت دارد. در این خودرو، سوئیچ، سیم کشی، اتصالات بدنه، مقاومت بالاست در مدل های مجهز به آن و اجزای سیستم دلکو می توانند در عملکرد کویل نقش داشته باشند.
به دلیل قدیمی بودن بسیاری از این خودروها، پوسیدگی سیم ها و اتصالات نیز می تواند عامل مهمی باشد و باید در کنار خود کویل بررسی شود.
پراید انژکتوری
در پراید انژکتوری، مسیر تغذیه و فرمان کویل به سیستم مدیریت موتور وابسته است. فیوزها، رله اصلی، سوکت و سیم کشی، سنسور دور موتور و مدار فرمان ECU از بخش هایی هستند که هنگام نبودن جرقه باید بررسی شوند.
اگر کویل برق اولیه دارد اما جرقه ایجاد نمی شود، احتمال ایراد در مدار فرمان یا سنسورهای مرتبط نیز باید در نظر گرفته شود و نباید فقط کویل را تعویض کرد.
سمند
در سمند نیز بسته به موتور و مدل خودرو، مدار تغذیه کویل، فیوزها، رله، اتصالات، سیم کشی، سنسور دور موتور و فرمان ECU می توانند در ایجاد جرقه نقش داشته باشند.
در موتورهایی که از کویل های مستقل استفاده می کنند، بررسی هر کویل و مدار مربوط به همان سیلندر اهمیت بیشتری دارد؛ در حالی که در سیستم های دیگر، خرابی یک بخش می تواند روی چند سیلندر اثر بگذارد.
چگونه بفهمیم مشکل از کویل است یا برق رسانی؟
اولین قدم این است که بین «قطع بودن تغذیه» و «نبودن فرمان جرقه» تفاوت قائل شویم. اگر ولتاژ تغذیه در محل مناسب وجود نداشته باشد، بررسی فیوز، رله، سوئیچ، سیم کشی و اتصالات اولویت دارد.
اگر تغذیه وجود داشته باشد، باید مدار فرمان و سنسورهای مرتبط بررسی شوند. در این مرحله دستگاه دیاگ می تواند برای مشاهده کدهای خطا و داده های مربوط به دور موتور و سیستم جرقه زنی کمک کننده باشد.
بررسی ظاهری کویل و اتصالات
ترک خوردگی، آثار سوختگی، ذوب شدن بخشی از سوکت، روغنی شدن محل نصب یا شل بودن کانکتور می تواند سرنخ مهمی باشد. همچنین باید سیم ها از نظر پارگی، خوردگی و آسیب حرارتی بررسی شوند.
این بررسی ساده می تواند مشخص کند آیا مشکل آشکاری وجود دارد یا لازم است عیب یابی الکتریکی دقیق تر انجام شود.
تست برق و فرمان کویل
تست مدار کویل باید متناسب با نقشه سیم کشی و مشخصات همان خودرو انجام شود؛ زیرا تعداد پایه ها، نوع مدار فرمان و مقدارهای استاندارد بین خودروها یکسان نیست.
استفاده از روش های تجربی برای ایجاد جرقه با سیم یا تماس مستقیم با بخش های ولتاژ بالای سیستم توصیه نمی شود. سیستم جرقه زنی می تواند ولتاژ بسیار بالایی تولید کند و بررسی آن بهتر است با ابزار مناسب و توسط فرد آشنا با سیستم برق خودرو انجام شود.
بررسی با دستگاه دیاگ
دیاگ می تواند اطلاعاتی مانند کدهای خطای احتراق، خطاهای سنسور دور موتور و برخی ایرادهای مرتبط با مدار جرقه زنی را مشخص کند. با این حال، ثبت یک کد خطا به تنهایی به معنی خراب بودن همان قطعه نیست و باید همراه با بررسی مدار و علائم خودرو تفسیر شود.
چه زمانی تعویض کویل راه حل نیست؟
اگر فیوز دوباره می سوزد، برق ورودی قطع است، سوکت آسیب دیده یا سیم فرمان مشکل دارد، تعویض کویل به تنهایی مشکل اصلی را حل نمی کند. همچنین اگر کویل جدید مدت کوتاهی پس از نصب دوباره خراب شود، باید علت زمینه ای مانند شمع نامناسب، مشکل سیم کشی یا نوسان ولتاژ بررسی شود.
یک اشتباه رایج این است که صرفا به دلیل روشن نشدن خودرو، کویل تعویض شود. روشن نشدن می تواند دلایل متعددی در سیستم برق، سوخت رسانی و مدیریت موتور داشته باشد و تشخیص باید بر اساس علائم و تست انجام شود.
تجربه یکی از مشتریان
آقای کامرانی با خودرویی مواجه شد که استارت می خورد اما موتور روشن نمی شد. در ابتدا تصور می کرد کویل خراب شده است، اما بررسی اولیه نشان داد مشکل فقط با تعویض کویل قابل حل نیست و باید مسیر تغذیه و فرمان جرقه نیز بررسی شود. این تجربه فرضی یک نکته کاربردی دارد: قبل از خرید قطعه، مشخص کنید برق به کویل می رسد و ECU امکان فرمان دادن به سیستم جرقه زنی را دارد یا خیر.

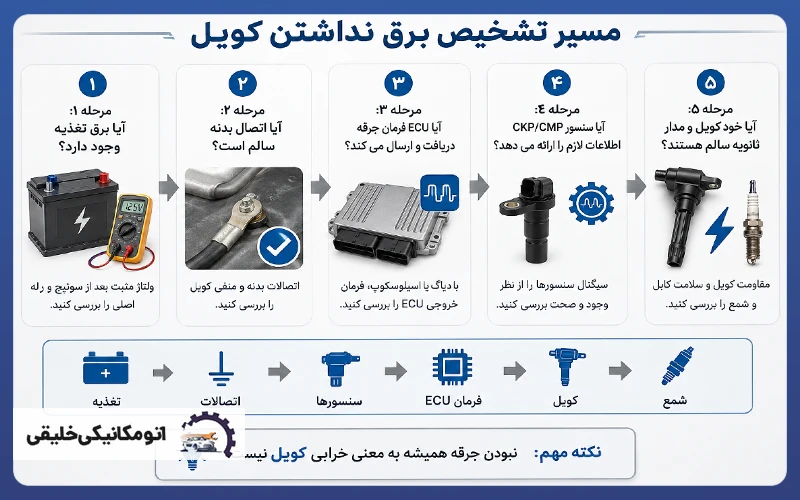

اگر کویل برق ندارد، از کجا شروع کنیم؟
برای جلوگیری از تعویض بی دلیل قطعات، عیب یابی را از بخش هایی شروع کنید که بررسی آنها ساده تر و احتمال خرابی آنها بیشتر است:
- وضعیت باتری و اتصالات اصلی را بررسی کنید.
- فیوزها و رله های مرتبط با مدار جرقه زنی را بررسی کنید.
- سوکت کویل و سیم کشی تغذیه را از نظر قطعی و خوردگی بررسی کنید.
- مشخص کنید مشکل از نبود تغذیه است یا نبود فرمان جرقه.
- سنسور دور موتور و خطاهای ثبت شده در ECU را بررسی کنید.
- در صورت سالم بودن مدار تغذیه و فرمان، خود کویل را بررسی کنید.
اگر مشکل بعد از این مراحل مشخص نشد، عیب یابی تخصصی می تواند از تعویض قطعات سالم و افزایش هزینه جلوگیری کند.
در صورتی که خودرو علاوه بر مشکل جرقه، علائم دیگری در عملکرد موتور دارد، بررسی مقاله های مرتبط با نگهداری موتور مانند عمر مفید تسمه تایم در انواع خودرو ها و نیز می تواند در تشخیص کامل تر وضعیت خودرو مفید باشد.
سخن پایانی
علت برق نداشتن کویل را نمی توان فقط با تعویض خود قطعه پیدا کرد. فیوز و رله، سوئیچ، سیم کشی، اتصال بدنه، سنسور دور موتور، ECU و خود کویل همگی می توانند در ایجاد جرقه نقش داشته باشند و نوع سیستم جرقه زنی خودرو نیز مسیر عیب یابی را تغییر می دهد.
اگر با وجود بررسی های اولیه، علت مشکل مشخص نشد، بهتر است قبل از خرید قطعه جدید، سیستم جرقه زنی و مدار برق خودرو به صورت اصولی بررسی شود. برای دریافت خدمات مرتبط با عیب یابی و تعمیرات خودرو می توانید خدمات اتومکانیک خلیقی را بررسی کنید.
شاید بخواهید بخوانید:
سوالات متداول کاربران درباره علت برق نداشتن کویل
1- آیا برق نداشتن کویل همیشه به معنی خراب بودن خود کویل است؟
خیر. فیوز، رله، سوئیچ، سیم کشی، اتصال بدنه، ECU و سنسورهای مرتبط با جرقه نیز می توانند باعث ایجاد نشدن جرقه شوند. ابتدا باید مشخص شود برق تغذیه قطع است یا فرمان جرقه وجود ندارد.
2- آیا خرابی سنسور دور موتور باعث برق نداشتن کویل می شود؟
خرابی سنسور دور موتور می تواند باعث شود ECU فرمان لازم برای ایجاد جرقه را صادر نکند، اما این موضوع لزوما به معنی قطع شدن برق تغذیه کویل نیست. تفاوت این دو حالت با تست مدار مشخص می شود.
3- چرا بعد از تعویض کویل دوباره خودرو جرقه ندارد؟
اگر کویل جدید هم کار نکند، احتمال دارد ایراد از تغذیه، رله، سیم کشی، ECU یا سنسور مرتبط باشد. در صورت خرابی مکرر کویل، شمع ها و سیستم شارژ نیز باید بررسی شوند.
4- برای عیب یابی کویل، دیاگ بهتر است یا تست برق؟
این دو روش مکمل یکدیگر هستند. تست مدار می تواند نبود تغذیه یا مشکل اتصال را مشخص کند و دیاگ برای بررسی خطاها و داده های ECU مفید است. انتخاب روش دقیق به نوع خودرو و علائم بستگی دارد..
